產品結構：主要由耐液體的合成橡膠內膠層、中膠層、Ⅰ層鋼絲編織層、耐天候的合成橡膠外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲層是骨架材料起增強作用。
產品用途： 高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動用。
工作溫度：油類-40℃—+100℃，空氣-30℃—+50 ℃，水乳液+80℃以下，超出請選用本廠專用產品。
產品特點： 1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。 2.膠管承壓力高，脈沖性能優越。 3.管體結合緊密，使用柔軟，在壓力下變形小。 4.膠管具有優良的耐曲繞性和耐疲勞性。 5.編織、纏繞膠管長度大，可連達十米甚至百米以上。
1型工業用鋼絲編織液壓膠管
執行國標：GB/T3683—92
|
公稱內徑 |
膠管代號 |
增強層外徑mm |
膠管外徑 |
工作壓力MPa |
試驗壓力MPa |
爆破壓力 |
最小彎曲半徑 |
供貨長度 |
|
6 |
1——6——20.0 |
11.1±0.5 |
15.9±0.8 |
20.0 |
40.0 |
80 |
100 |
10—200 |
|
8 |
1——8——17.5 |
12.7±0.6 |
17.5±0.8 |
17.5 |
35.0 |
70 |
115 |
10—200 |
|
10 |
1——10——16.0 |
15.1±0.6 |
19.8±0.8 |
16.0 |
32.0 |
64 |
130 |
10—100 |
|
13 |
1——13——14.0 |
18.3±0.8 |
23±0.8 |
14.0 |
28.0 |
56 |
180 |
10—100 |
|
16 |
1——16——10.5 |
21.4±0.8 |
26.2±0.8 |
10.5 |
21.0 |
42 |
205 |
10—80 |
|
19 |
1——19——9.0 |
25.4±0.8 |
30.2±0.8 |
9.0 |
18.0 |
36 |
240 |
10—60 |
|
22 |
1——22——8.0 |
28.6±0.8 |
33.3±0.8 |
8.0 |
16.0 |
32 |
280 |
10 |
|
25 |
1——25——7.0 |
33.3±0.8 |
38.1±1.0 |
7.0 |
14.0 |
28 |
300 |
10—50 |
|
32 |
1——32——4.4 |
40.5±1.0 |
46±1.5 |
4.4 |
8.8 |
17.6 |
420 |
10—50 |
|
38 |
1——38——3.5 |
46.8±1.0 |
52.4±1.5 |
3.5 |
7.0 |
14 |
500 |
10—50 |
|
51 |
1——51——2.6 |
60.3±1.5 |
66.3±1.5 |
2.6 |
5.2 |
10.4 |
630 |
10— |
鋼絲編織液壓橡膠軟管（2型）
執行標準：MT98-84
|
膠管代號 |
膠管內徑 |
增強層外徑mm |
膠管外徑mm |
工作壓力MPa |
試驗壓力 |
爆破壓力 |
最小彎曲半徑 |
供貨長度 |
|
2——6——56 |
6 |
12.7±0.5 |
16.1±1 |
56 |
84 |
140 |
100 |
10—200 |
|
2——8——48 |
8 |
14.5±0.5 |
17.7±1 |
48 |
72 |
120 |
115 |
10—200 |
|
2——10——38 |
10 |
16.7±0.5 |
20.2±1 |
38 |
57 |
95 |
130 |
10—100 |
|
2——13——36 |
13 |
19.7±0.5 |
23.3±1 |
36 |
54 |
90 |
180 |
10—80 |
|
2——16——32 |
16 |
22.8±0.5 |
26.5±1.2 |
32 |
48 |
80 |
205 |
10—60 |
|
2——19——25 |
19 |
27±0.8 |
30.5±1.2 |
25 |
37.5 |
62 |
240 |
10—50 |
|
2——22——23 |
22 |
30.2±0.8 |
33.6±1.2 |
23 |
34.5 |
57 |
250 |
10—50 |
|
2——25——21 |
25 |
34±0.8 |
38.4±1.2 |
21 |
31.5 |
42 |
310 |
10—50 |
|
2——32——16 |
32 |
40.5±1 |
45±1.5 |
16 |
24 |
40 |
420 |
10—50 |
|
2——38——14 |
38 |
46.9±1 |
51.4±1.5 |
14 |
21 |
35 |
500 |
10—50 |
|
2——51——8 |
51 |
59.8±1 |
64.3±1.5 |
8 |
12 |
20 |
630 |
10—20 |
|
鋼絲編織液壓橡膠軟管（3型） |
其他型號產品

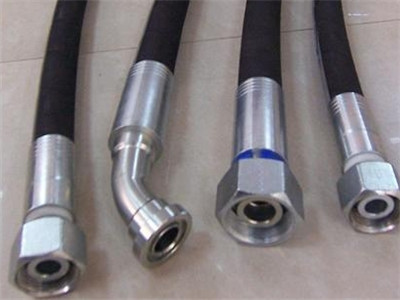

扣壓式膠管總成
接頭標準：JB1885-77

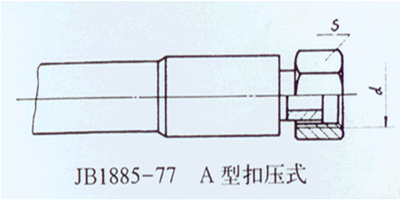

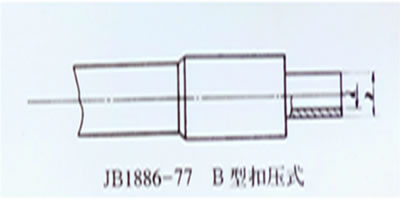

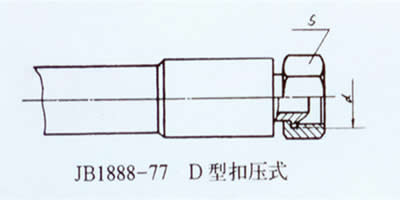

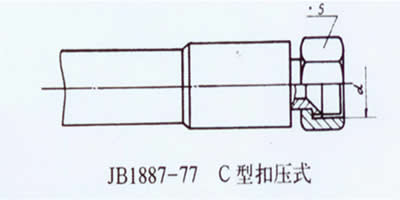

接頭主要型號：A型、B型、C型、D型錐密封型,H型和45°、90°彎頭。
爆破壓力不低于工作壓力的4倍。
 |
 |
 |
 |
鋼絲編織、纏繞膠管，接頭型號及參數
|
英寸內徑 （inch) |
膠管內徑 （mm) |
一層編織 工作壓力 |
二層編織 工作壓力 |
三層編織 工作壓力 |
四層纏繞 工作壓力 |
適配接頭 |
| 1/4 | 6 | 200KG | 600KG | 680KG | 1000KG | 公制M14*1.5 |
| 英制G1/4*19牙 | ||||||
| 美制7/16*20牙 | ||||||
| 5/16 | 8 | 175KG | 400KG | 440KG | 700KG | 公制M16*1.5 |
| 美制1/2*20牙 | ||||||
| 3/8 | 10 | 160KG | 400KG | 440KG | 700KG | 公制M18*1.5 |
| 英制G1/8*19 | ||||||
| 美制9/16*18牙 | ||||||
| 1/2 | 13 | 140KG | 300KG | 320KG | 600KG | 公制M22*1.5 |
| 英制G1/2*14牙 | ||||||
| 美制3/4*16牙 | ||||||
| 5/8 | 16 | 120KG | 210KG | 230KG | 550KG | 公制M27*1.5 |
| 英制G5/8*14牙 | ||||||
| 美制7/8*14牙 | ||||||
| 3/4 | 19 | 100KG | 180KG | 200KG | 460KG | 公制M30*1.5 |
| 英制G3/4*14牙 | ||||||
| 美制11/16*12牙 | ||||||
| 7/8 | 22 | 90KG | 160KG | 180KG | 410KG | 公制M36*2 |
| 英制G1寸*11牙 | ||||||
| 美制15/16*12牙 | ||||||
| 1 | 25 | 80KG | 140KG | 160KG | 350KG | 公制M39*2 |
| 英制G1寸*11牙 | ||||||
| 美制15/18*12牙 | ||||||
| 11/4 | 32 | 60KG | 110KG | 120KG | 320KG | 公制M45*2 |
| 英制G11/4*11牙 | ||||||
| 美制15/8*12牙 | ||||||
| 11/2 | 38 | 50KG | 100KG | 110KG | 250KG | 公制M52*2 |
| 英制G11/2*11牙 | ||||||
| 美制G17/8*12牙 | ||||||
| 2 | 51 | 40KG | 80KG | 95KG | 200KG | 公制M64*2 |
| 英制2寸*11牙 | ||||||
|
美制21/2*12牙 |
